Classification Property Copier Pro
Classification Property Copier Pro on Archicad lisaprogramm ÜBN 3.1 (Ühtsed BIM nõuded) klassifikatsioonide ja omaduste kopeerimiseks. BIM koordinaatoritele ja projekteerijatele, kes soovivad reaalajas ülevaadet mudeli ÜBN-vastavusest — ilma väliste tööriistadeta.
Töötab Archicad's avaneva paneelina. Toetab macOS-i ja Windowsi.
Küsi litsentsi →

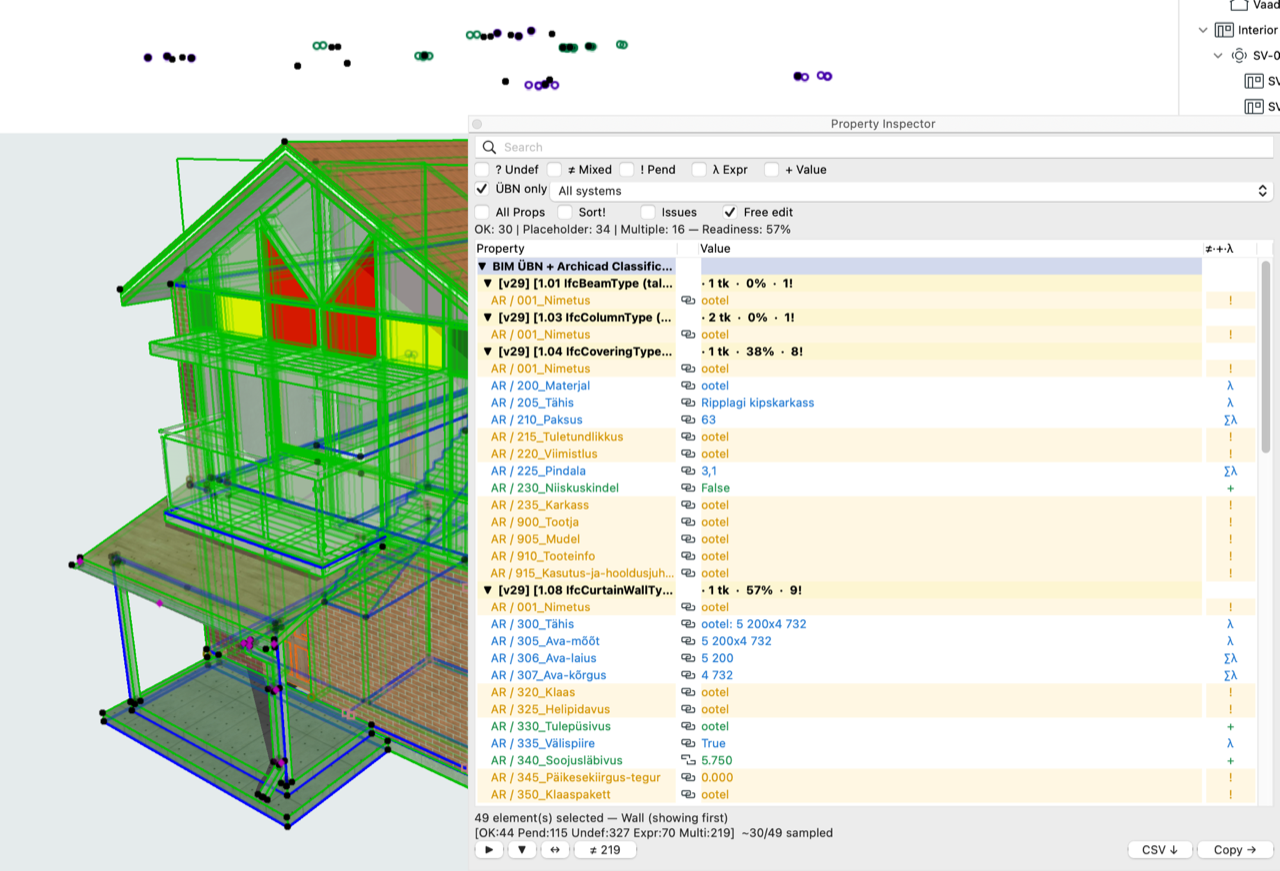

Property Inspector
Paneel kuvab reaalajas kõigi elementide omaduste väärtused, grupeerituna klassifikatsioonikirje järgi. Valmidusprotsent iga grupi kohta näitab, kui suur osa omadustest on täidetud.
Reaalajas uuendus
Paneel uuendub automaatselt mudeli muutmisel.
Klassifikatsioonisüsteemi valik
Valige rippmenüüst suvaline projektis olev süsteem.
Rea-sisene redigeerimine
Klõpsake väärtusele ja muutke seda otse paneelis.
Readiness Drill-Down Uus
Klõpsake statistika lahtrile — näete kõiki puuduvaid omadusi tähtsuse järgi järjestatuna.
5,3× kiirem
Optimeeritud jõudlus suurte mudelite jaoks (8287 ms → 1571 ms).
Jump to Next / Previous Problem
F8 liigub järgmise probleemse reani, Shift+F8 eelmise juurde tagasi.
Otsing
Filtreeri omadused nime järgi reaalajas — kiire ligipääs suurtes omaduseloendites.
Kiirfiltrid
Seitse seisundi filtrit: Undef, Mixed, Pend, Expr, Value, Issues — kuva ainult vajalikud read, peida 100% valmis grupid.
Fill Undefined
Klõpsa ? ikoonil defineerimata enum-real — vali lubatud väärtus — täidab ainult need elemendid, millel omadus on määramata.

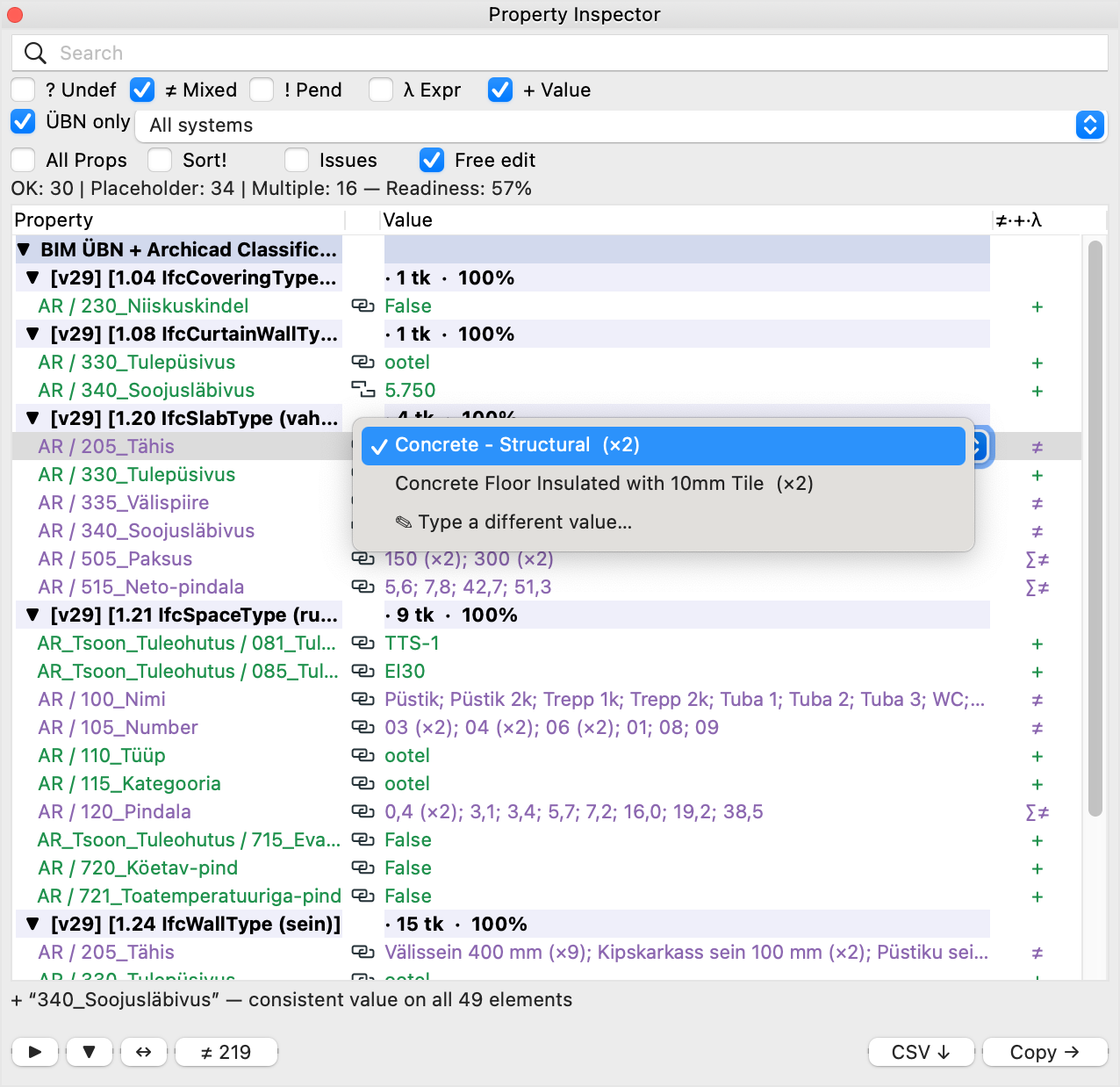

Consistency Checker
Tuvastab omadused, kus erinevatel elementidel on erinevad väärtused sama klassifikatsioonikirje raames — levinud andmesisestuse vigade märk. Kõrvalekalded korrigeeritakse ühe klõpsuga.
≠ / ≠+ märk
Näidatakse ridadel, kus leidub mitu erinevat väärtust.
Fix outliers
Kirjutab enamusväärtuse kõigile vähemuselementidele — ainult üks toiming.
≠ N Select
Valib kõik vastuolulised elemendid kogu mudelis ühe klõpsuga.

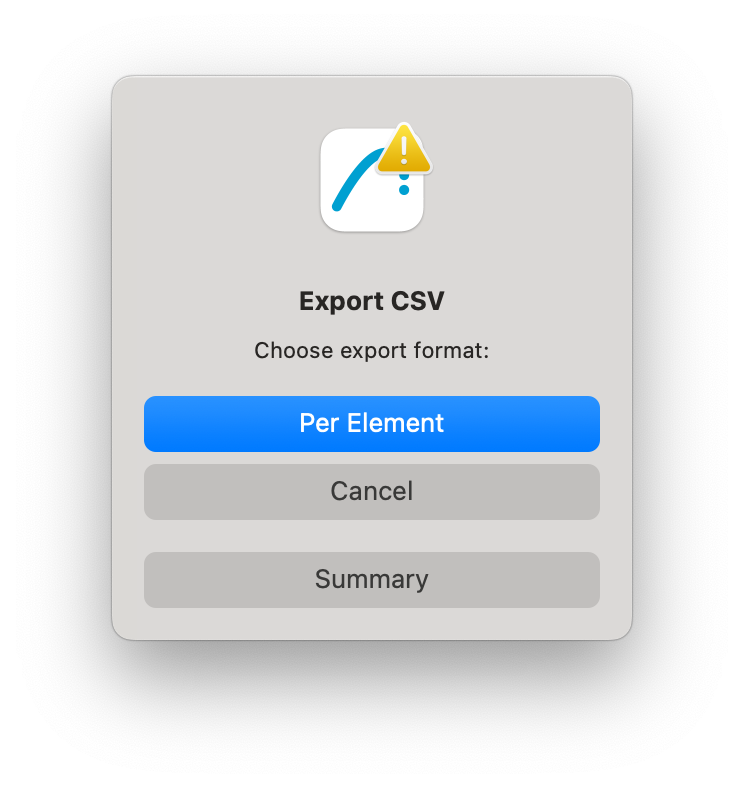

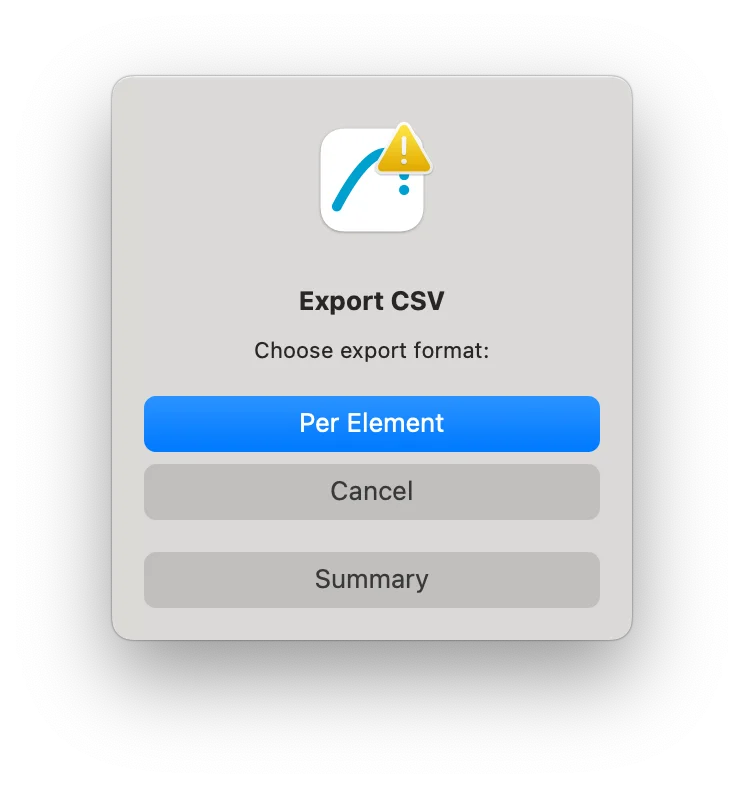

CSV Export Uus
Eksportige omaduste andmeid CSV-faili Exceli, BCF-tööriistade või üleandmisdokumentatsiooni jaoks. Valige Summary (üks rida omaduse kohta) või Per Element (üks rida elemendi kohta, sisaldab GUID-i). ÜBN-ainult filter saadaval. Fail salvestatakse automaatselt töölaua kausta.
Summary eksport
Üks rida omaduse kohta: System, Class ID, Class Name, Property Group, Property Name, Value, State.
Per Element eksport
Üks rida elemendi omaduse kohta: ElementGUID, ElementType, System, ClassID, ClassName, PropertyGroup, PropertyName, Value, Status.
ÜBN-ainult filter
Piirab ekspordi ÜBN klassifitseerimissüsteemidega.

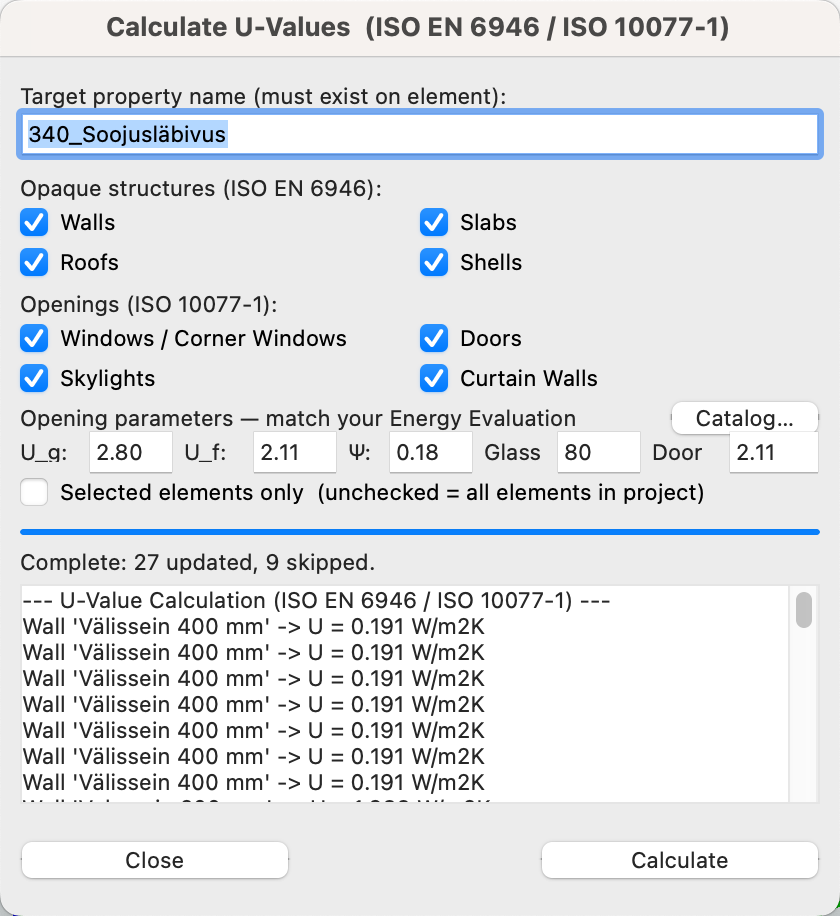

U-Value Calculator
Arvutab soojusläbivuse (U-väärtuse) vastavalt standardile ISO EN 6946:2017 — otse Archicad'i ehitusmaterjali andmetest. Toetab seina, lae, katuse ja koorik elemente (Basic, Composite, Profile) ning avatäiteid — aknad, uksed, katuseaknad ja rippfassaadid.
ISO EN 6946:2017
Rahvusvaheline standard pinnatakistuste jaoks (Rsi, Rse).
Kõik konstruktsioonitüübid
Basic, Composite ja Profile — kõik on toetatud.
Konstruktsioonid
Sein, lagi, katus, koorik — Basic, Composite ja Profile struktuurid.
Avatäited
Aken, uks, katuseaken ja rippfassaad. Kataloogväärtused (Ug, Uf, klaasipindala) seatakse "Set Opening Parameters" dialoogis. Archicad'i standardsete avatäidete puhul loetakse U-väärtus otse GDL-parameetrist.

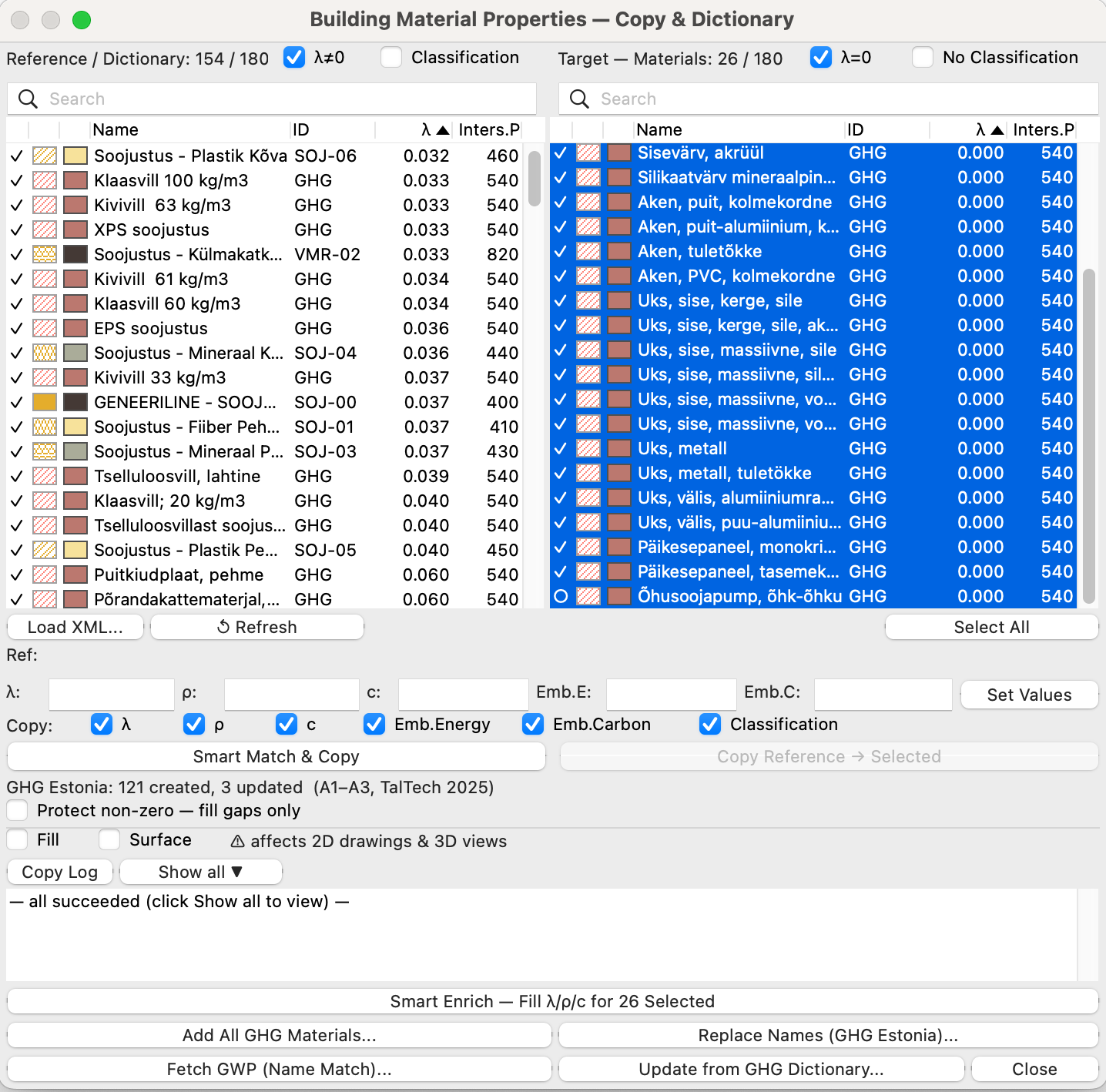

Building Material Copier
Ümberkujundatud sorteeritav dialoog ehitusmaterjali füüsikaliste ja keskkonnaalaste omaduste kopeerimiseks. Ühendub GHG Eesti andmebaasiga (data.ghg.ee) — lisab kõik andmebaasis olevad materjalid ühe klõpsuga koos täieliku λ/ρ/c/EmbE/EmbC ja LCA andmetega (ODP, POCP, AP, EP, ADP).
7-veerune sorteeritav loend V3.10
Fill (F) ja Surface (S) eelvaate ikoonid, λ järgi sorteeritud, muudetava suurusega dialoog.
Add All 124 GHG Materials
λ ISO 10456:2007-st · ρ ja EmbC GHG Eestist · c ISO 10456:2007-st · EmbE + ODP/POCP/AP/EP/ADP ÜBN ühilduvast materjalist.
Täielik LCA andmestik V3.10
ODP, POCP, AP, EP, ADP kopeeritakse projekti ÜBN materjalist — kategooria põhine sobitus.
Update from GHG Dictionary V3.10
Uuendab olemasolevate projekti materjalide λ/ρ/c/EmbC GHG Eesti sõnaraamatu põhjal.
Smart Match & Copy
Nimesarnasuse algoritm sobitab sihtmaterjale automaatselt.
λ=0 filter
Kuvab ainult materjale, millel puudub soojusjuhtivuse väärtus.
Copy Classification Properties
Kopeerib omaduste väärtused ühest klassifikatsioonisüsteemist teise — kõigile projektis olevatele elementidele või valitud elemendi tüüpidele. Toetab kahepoolset kopeerimist, eelvaaterežiimi ning Archicad'i klassifikatsiooni ja ÜBN süsteemi vahelist automaatset nimekaardi teisendust. Property Inspectori paneelis avab nupp Copy → selle dialoogi praeguse süsteemiga eeltäidetult.
Süsteemide vaheline kopeerimine
Vali allikas- ja sihtsüsteem rippmenüüst. Töötab kõigi Archicad 29 projektis olevate klassifikatsioonisüsteemidega.
Kahepoolne kopeerimine
Kopeerib mõlemas suunas korraga (allikas→siht ja siht→allikas) ühe käsuga.
Elemendi tüübi filter
Vali milliseid elemendi tüüpe töödelda: sein, lagi, katus, aken, uks, rippfassaad jne.
Dry Run
Eelvaaterežiim — näed kopeerimistulemust enne tegelikku kirjutamist.
Skip Existing
Jätab vahele omadused, millel on väärtus juba olemas.
ÜBN nimekaart
Archicad Classification → ÜBN automaatne teisendus 26 põhikategooria jaoks.
Set Opening Parameters
Määrab avatäidete soojusparameetrid elemendipõhiselt — iga aken, uks, katuseaken ja rippfassaad saab oma klaasimis- ja raamikataloogi väärtused. U-Value Calculator kasutab neid parameetreid automaatselt U-arvu arvutamisel.
Elemendipõhised parameetrid
Iga avatäide saab oma Ug (klaas), Uf (raam), klaasipindala % ja ukse U-väärtuse.
Archicad 29 kataloog
Sisseehitatud kataloog: 8 klaasimisrühma (56 kirjet) ja 5 raami/ukse rühma (25 kirjet).
Ühendus U-Value Calculator'iga
Seatud parameetrid lähevad automaatselt U-arvu arvutusse — ei pea dialoogis käsitsi sisestama.
Kõik avatäidete tüübid
Aken, uks, katuseaken ja rippfassaad — kõik tüübid on toetatud.
Nõuded
macOS 11.0+ või Windows 10/11 (64-bit)
macOS: kopeerige ClassificationPropertyCopierPro.bundle kausta
/Applications/GRAPHISOFT/Archicad 29/Add-Ons/
Windows: kopeerige ClassificationPropertyCopierPro.apx kausta
C:\Program Files\GRAPHISOFT\Archicad 29\Add-Ons\
Taaskäivitage Archicad. Kontrollige, et menüüribal ilmuks ÜBN menüü.
